  3. 各種電線加工

各種電線加工

電線加工業務は、創業以来弊社の基幹業務です。
自動車・物流機器に使用する電装用ワイヤーハーネスやパソコン・オーディオ機器等の内部配線に使用するテープ電線(FFC)を加工・生産しています。

ワイヤーハーネステープ電線(FFC)

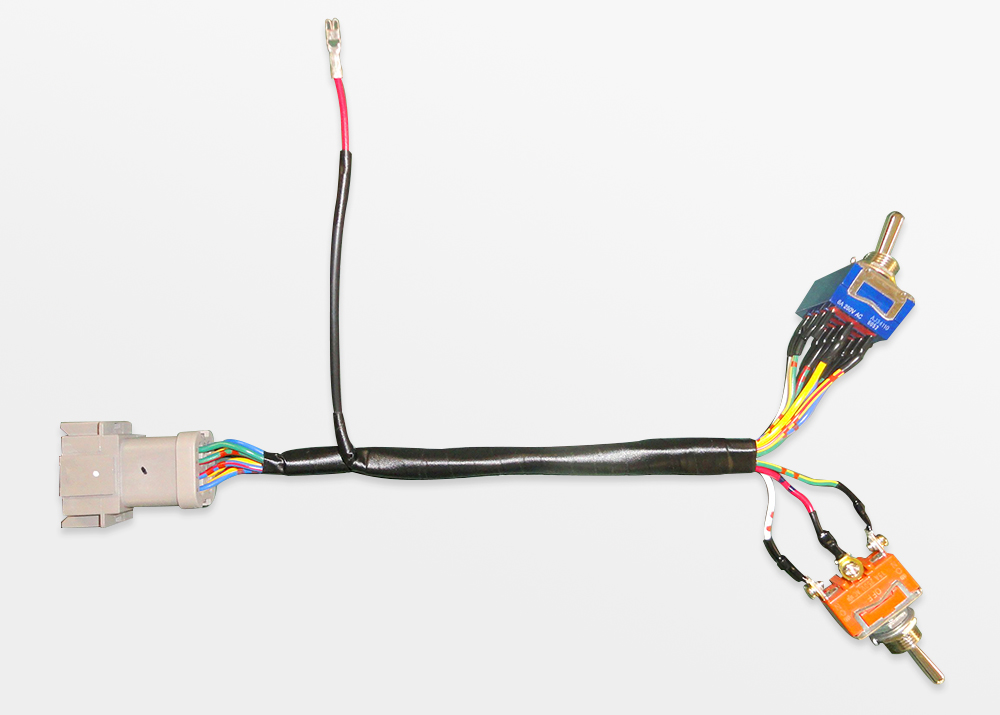

ワイヤーハーネス

自動車電装品や産業車両用の各種ワイヤーハーネスを設計から部材の調達・完成加工まで行っています。
各種機器内の配線用リード線から大型の建設機械・フォークリフト用のメインハーネスまで、幅広い加工に対応できます。

  • 民生機器用ハーネス
    民生機器用ハーネス
  • 産業車両用ワイヤーハーネス
    産業車両用ワイヤーハーネス
  • 電子部品Ass’yハーネス
    電子部品Ass’yハーネス

特徴

お客様のニーズに応える対応力

量産品から小ロット多品種、短納期まで幅広い対応が可能です。

幅広い製品対応力

各種機器内の小型リード線から大型の産業車両用のメインハーネスまで対応可能です。

材料調達から完成まで一貫生産

お客様のご要望により設計から対応が可能です。

ULワイヤリングハーネスプログラム登録工場です

北米向けのワイヤーハーネスの制作が可能です。

ULワイヤリングハーネスプログラム(ファイル番号:E465220 CCN:ZPFW2)
製品紹介ページでも電線加工製品をご紹介しております

テープ電線(FFC)

テープ電線(FFC = Flexible Flat Cable)は、直接コネクターに差し込める経済的なリード線です。コンピュータ、電卓、ラジカセ等の内部配線として、プリンタ基板と他の電子部品との接続用リード線として使用できます。テープ電線(FFC)を使うことにより、実装の手間が省け、小型化、軽量化も可能となります。

テープ電線(FFC)
実装イメージ
実装イメージ

特徴

実装のコストダウン

製品は、全て加工済みのものとして提供されますので、そのまますぐに実装できます。

配線の省スペース化ができます

導体には、スズメッキまたは金メッキ平角軟銅線を使用しています。
厚さ0.10~0.30㎜、可とう性にすぐれ、実装密度を大幅に向上できます。

自由度の高いカスタム品です

カタログ品ではなくカスタム生産のため、お客様のご要望に合った製品のご提供が可能です。
基本的なピッチ数、芯数、全長寸法はもちろんのこと、端末形状も多数ご用意いたしました。お客様のご要望により幅広くお選び頂けます。

ULの認証を取得しています

エイクラ通信のテープ電線は、UL2896、UL20706、UL2643の認証を取得しています。

UL Appliance Wiring Material(ファイル番号:E107563 CCN:AVLV2)

用途

VTR・TV・DAT・CD・コンピューター・トランシーバー・電卓・TVゲーム・複写機・レジスター・計測器・カーステレオ・カーラジオ・ステレオ・テープレコーダー・ラジカセ・その他電子機器 など

製品紹介ページでも電線加工製品をご紹介しております

品名型番

  • テープ電線を表わす記号
  • 形状タイプ
  • 線間ピッチ(P=2.54ピッチ)
  • 線心数(8心)
  • 絶縁体長(L1=50㎜)
  • 端末形状
    10:補強板タイプ(補強板長)
    00:ハンダタイプ
  • ストリップ長(S)
  • ULタイプ
  • フレキシブルタイプ(薄導体タイプ)
  • 端末3層タイプ

UL2643は端末構成が異なります。

外形寸法

仕様

線間ピッチ(P)2.54±0.11.25±0.11.0±0.10.5
絶縁体難燃化ポリエステル
補強テープポリエステル(白色)
導体錫メッキ0.1×1.27 平角軟銅線0.1 ×0.8  平角軟銅線
0.05×0.8  平角軟銅線
0.1 ×0.6 平角軟銅線
0.05×0.6 平角軟銅線
0.035×0.3 平角軟銅線
0.05 ×0.3 平角軟銅線
金メッキ--0.1 ×0.7 平角軟銅線0.05 ×0.3 平角軟銅線
線心数3~353~704~904~150
絶縁体長さ(L1)
30~199±2500~599±51500~1999±20
200~299±3600~999±102000~別途お打合せ
300~499±41000~1499±15
補強板長(L2)5,6,7.5,10,15
ストリップ長さ(S)3±0.5、4±0.5
5±1.0、6±1.0
仕上幅(W1)
2.54(N+1)
+0.2-0.4
1.25(N+1)±0.21.0(N+1)±0.120.5(N+1)±0.08
トータルピッチ(W2)2.54(N-1)±0.21.25(N-1)±0.151.0(N-1)±0.10.5(N-1)±0.08
マージン(M)2.54±0.31.25±0.21.0±0.150.5±0.1
  • 導体厚は、0.1mm,0.05mm,0.035mmがあります。
  • 上記にない仕様については、別途お問い合わせ下さい。
  • シールドタイプ、金メッキタイプの詳細仕様については、別途お問い合わせ下さい。

特性

項目特性
難燃性UL STYLE 2896 注1)UL STYLE 20706UL STYLE 2643 注2)
定格80℃/30V・VW-1105℃/60V・VW-1105℃/300V・VW-1
UL規格及び認可No.UL SUB. 758. E107563UL SUB. 758. E107563UL SUB. 758. E107563
線間絶縁耐圧AC 500V/1分間AC 500V/1分間AC 500V/1分間
線間絶縁抵抗DC 500Vで100MΩ以上DC 500Vで100MΩ以上DC 500Vで100MΩ以上
  • UL2896 は、0.5mmピッチのみ
  • UL2643 は、1.25mmピッチのみ
